Antenna windom

Le attività > Autocostruzioni 4

Descrizione:

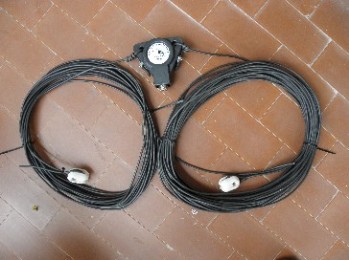

Dovendo dotare la sezione di un'antenna per HF da utilizzare all'aperto abbiamo deciso di utilizzare un'antenna windom in quanto è fatta di filo come un dipolo e quindi è di facile utilizzo durante un field day.
La peculiarità di questa antenna è che funzionerà su tutte le armoniche pari della frequenza fondamentale di risonanza del dipolo da cui si differenzia per la posizione del collegamento della linea di discesa.
Il collegamento della discesa non è posta al centro del dipolo ma ad un terzo ove l'impedenza di antenna è pari a 300 ohm.
Ecco quindi la necessità di interporre un balun con rapporto di trasformazione di 1:6 per far quadrare i conti tra il cavo coassiale a 50 ohn  della discesa e il punto di alimentazione dell'antenna a 300 ohm. Il balun inoltre permette di collegare la linea asimmetrica del cavo coassiale alla linea simmetrica dell'antenna.

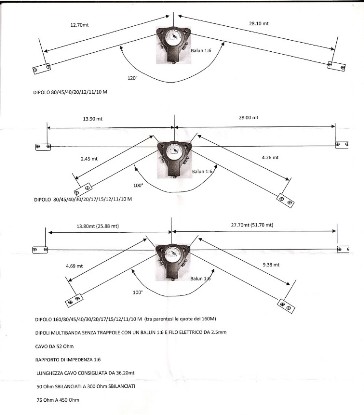

A lato varie configurazioni consigliate nel data sheet del balun.
