Verticale multibanda

Le attività > Autocostruzioni 4

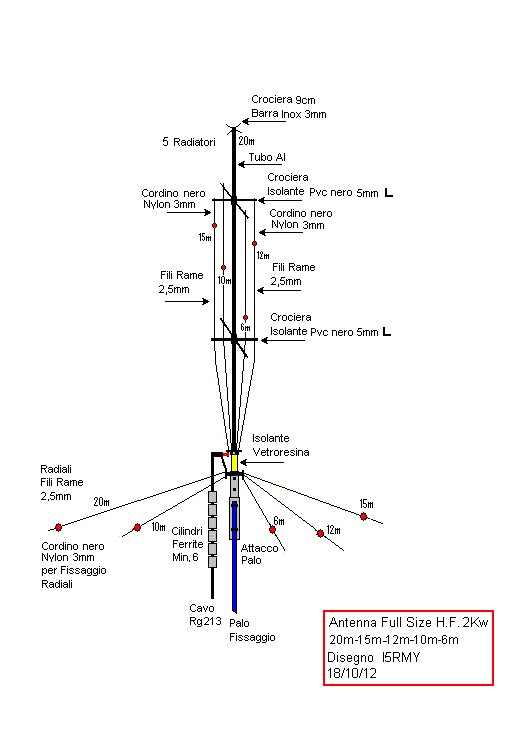

Antenna verticale multibanda per le gamme dei 6-10-12-15-20 metri.
L'elemento radiante di quest'antenna è costituito da un tubo di alluminio di lunghezza elettrica pari a un 1/4 lambda per la gamma dei 20 metri che tramite delle crociere isolanti assolve anche alla funzione di supporto per i conduttori elettrici che risuonano ognuno per una gamma di frequenze.
I conduttori sono tutti collegati elettricamente e meccanicamente alla base del tubo di alluminio distanziati dal tubo centrale di 20 cm tramite le crociere e mantenuti in tensione da corde isolanti.
Il piano di terra di questa antenna è costituito a sua volta da un radiale per ogni banda che permette, aggiustandone la lunghezza, di tararne la risonanza su ogni centrobanda.
Il collegamento al ricetrasmettitore è stato fatto con cavo coassiale a 52 ohm ottenendo bassi valori di rapporto di onde stazionarie compresi tra 1,2 e 1,5 ad 1.
La costruzione è stata eseguita ia I5RWW, I5RMY con piccoli aiuti di I5TYQ e IK5BZH.

Banda	Frequenza Mhz	Elemento verticale		Radiale
20 m	14,200	Tubo alluminio diametro 38mm.,32mm.,25mm.,19mm.,16mm. m. 5,03		Conduttore m. 4,85
15 m	21,200	Conduttore m. 3,54		Conduttore m. 2,99
12 m	24,950	Conduttore m. 3,01		Conduttore m. 2,83
10 m	28,500	Conduttore m. 2,63		Conduttore m. 2,56
6 m	50,000	Conduttore m. 1,5		Conduttore m. 1,30
L'elemento verticale per la banda dei 20 m. ha un cappello capacitivo a croce con dimensione di 90 mm. diametro 3 mm.			Il conduttore di rame utilizzato sia per gli elementi che per i radiali ha una sezione di 2,5 mmq.
Le misure, ricavate dalla sperimentazione in campo (vigneto), potranno differire a seconda della posizione dell'antenna rispetto al luogo di installazione.
