Vox per trasponder

Le attività > Autocostruzioni 3

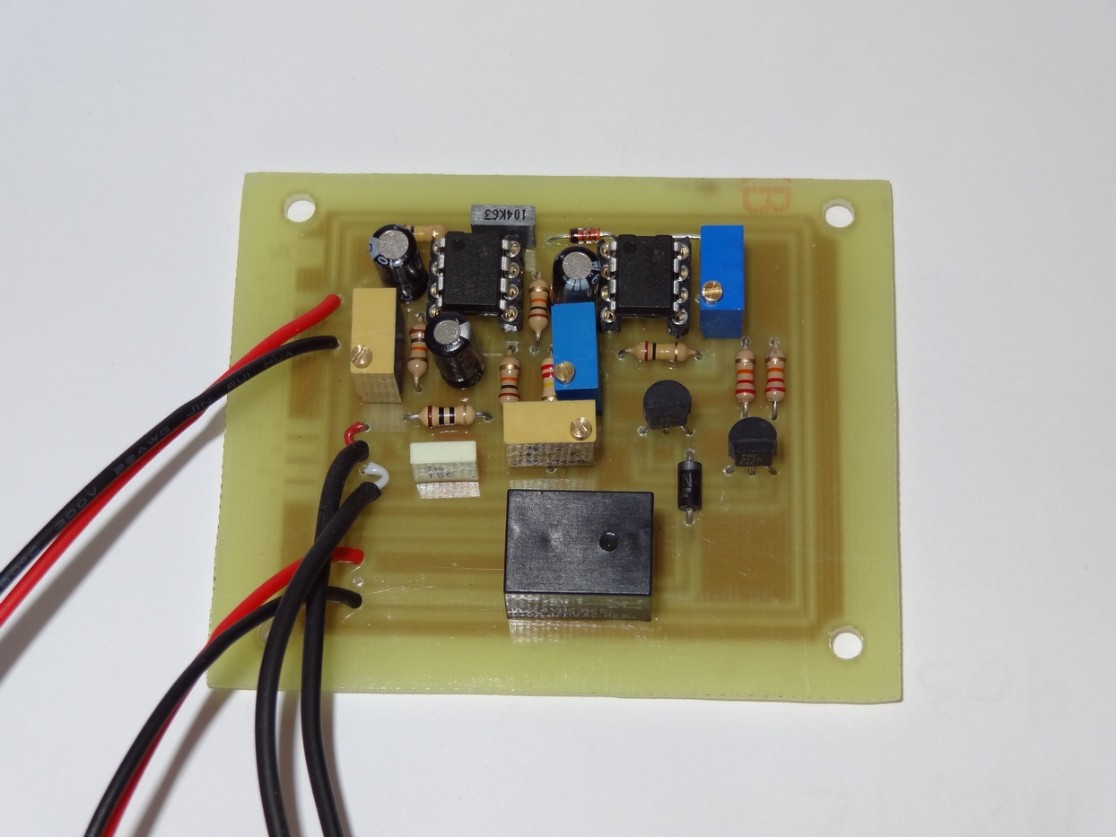

VOX per transponder di IK5BZH

Costruire un transponder mono canale è necessario collegare il segnale proveniente dall'uscita di bassa frequenza del ricevitore all'ingresso microfonico di un trasmettitore.' anche necessario attivare il trasmettitore quando al ricevitore arriva un segnale utile.vecchi apparati radio riceventi era oltremodo facile intercettare il comando di sblocco dello squelch per mandare in trasmissione l'apparato trasmittente., in commercio, si trovano apparati radio a prezzo stralciato talmente piccoli che è difficile aprirli per rintracciare il criterio di squelch .quindi il fabbisogno del circuito VOX che utilizzando la presenza o meno del segnale di bassa frequenza all'uscita altoparlante del ricevitore ricostruisce il comando di trasmissione.circuito proposto prevede oltre alla regolazione dei livelli di bassa frequenza anche la regolazione  del tempo di rilascio che mantiene la trasmissione anche durante le pause di fonia tramite R8 e R9.comando di trasmissione è disponibile sia utilizzando i contatti del relais sia tramite il criterio di terra ( resistenza R12,R13 e Q2) che è sovrapposto al segnale di bassa frequenza prima di essere inviato al microfono del trasmettitore come viene richiesto dagli apparati più moderni.a seconda del criterio utilizzato si possono non installare i componenti non necessari.

allegato i file di schema e del circuito stampato che si aprono con i programmi ExpressSCH e ExpressPCB reperibili gratuitamente in internet.

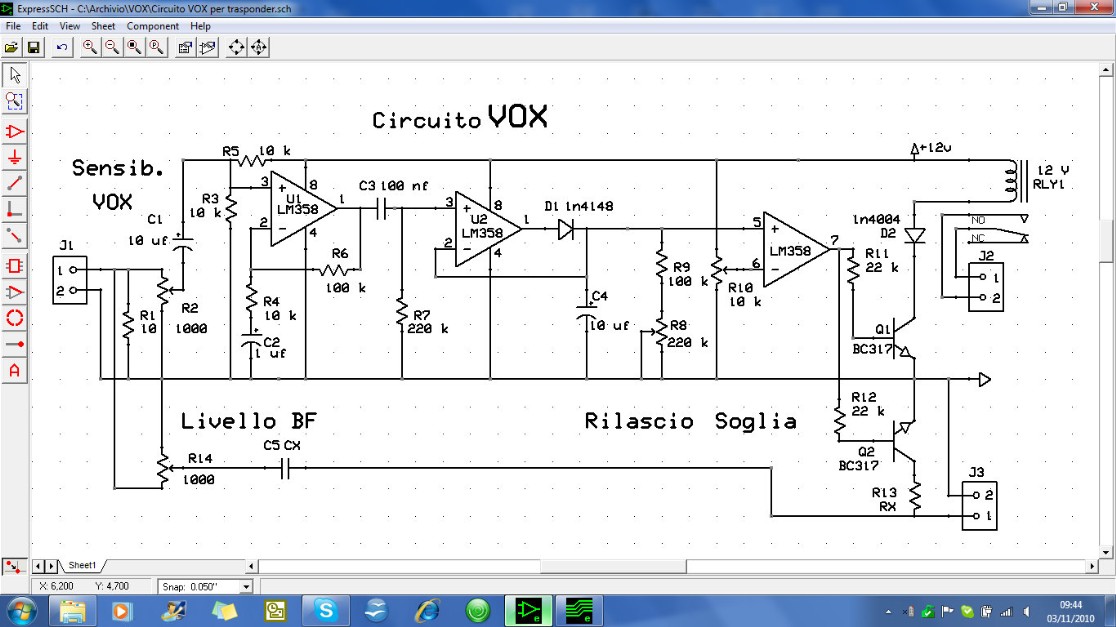

schema

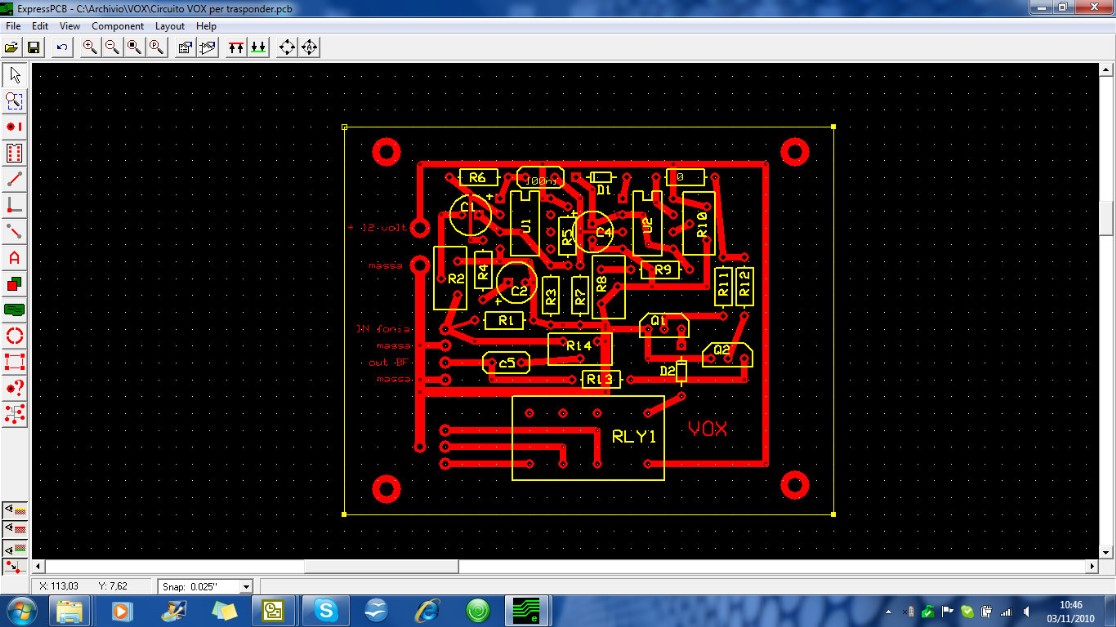

stampato
