FreeDV

HF Digital Voice for Radio Amateurs
(Parziale e libera traduzione da FreeDV 18/03/2013)


Introduzione

FreeDV è un'applicazione grafica per Windows e Linux che permette di utilizzare qualsiasi radio SSB per trasmettere la voce in digitale con basso bit rate.
Il parlato, compresso fino a 1400 bit/s, modula un segnale QPSK 1100 Hz che viene inviato all'ingresso microfonico di una radio SSB.
In ricezione, il segnale viene ricevuto dalla radio SSB, viene demodulato e decodificato da FreeDV.
FreeDV è stato costruito da un team internazionale di radioamatori che hanno lavorato insieme su codifica, design, interfaccia utente e test.
FreeDV è software open source, rilasciato sotto la versione GNU Public License 2.1. Il modem FDMDV e codec vocale 2 Codec utilizzato nel FreeDV sono anche open source.

Perché FreeDV?

Il radioamatore passa dall'analogico al digitale, come avvenne passando dalla AM alla SSB nel 1950 e 1960.
Come vi sentireste se uno o due aziende fossero proprietarie del brevetto per la SSB, e voi foste poi costretti a utilizzare la loro tecnologia,
rendendo illegale la sperimentazione o anche capire la tecnologia stessa.
Questo è esattamente ciò che accade con la voce digitale. Ma ora, i radioamatori sono in possesso della tecnologia necessaria!
FreeDV è unico in quanto utilizza il Software 100% Open Source , tra cui il codec audio. Non ha segreti, nessun proprietario!
FreeDV rappresenta un percorso per il XXI secolo di Amateur Radio dove i radioamatori sono liberi di sperimentare e innovare, piuttosto che un futuro bloccato in una tecnologia di un unico produttore.



Frequenze utilizzate
USA, 14.236 MHz, 7.190 Mhz

Design:
• Codec 2 codec vocale e modem FDMDV
• 50 baud 14 QPSK voce dati
• 1 Portaerei centro BPSK con 2 x power per sincronizzazione veloce e robusto.
• banda di spettro di 1.125 kHz (metà SSB) con 75 Hz vettore spaziatura
• 1400 bit/s data rate con open source 1375 bit/s, 2 Codec voce codifica e 25 bit/s testo identificativo ID
• Nessun interleaving nel tempo o filosofia FEC, con conseguente bassa latenza, sincronizzazione veloce e rapido recupero da dissolvenze.
• 44.1 o 48 kHz sample rate scheda audio compatibile
Caratteristiche principali:
• Multipiattaforma, gira su Linux o Windows (porte in corso per MacOS e FreeBSD)
• Open source, brevetto Codec gratuito e Modem che chiunque può sperimentare e modificare
• Cascata, spettro, dispersione e audio oscilliscope display.
• Squelch regolabile
• Stima SNR veloce/lento
• Microfono e altoparlante del segnale audio equalizzatore
• Controllo del PTT del trasmettitore tramite livelli RS232
• Lavora con uno (solo ricezione) o due (trasmissione e ricezione) schede, ad esempio un costruito audio nella scheda audio e cuffie USB.
____________________________________________________________________________________________________________________________________________


Sperimentazione

La sperimentazione che segue è stata condotta utilizzando due PC tra loro collegati per non disturbare nessun canale radio ed ottenere immediatamente e nello stesso posto la ricezione di quanto trasmesso a scopo di verifica.
Un PC con la scheda audio settata per la trasmissione provvedeva a digitalizzare e codificare il segnale di bassa frequenza inviandolo all'altro PC settato in ricezione.
Il trasferimento ed il riconoscimento del segnale è avvenuto regolarmente come visibile dalle schermate sottostanti. A conferma di ciò appare nella riga inferiore della schermata di ricezione il nominativo trasmesso in automatico dal TX (IK5BZH).
E' evidente il pregio di questo sistema trasmissivo in quanto la banda fonica viene trasmessa utilizzando un canale trasmissivo con una banda passante poco più larga di 1100 Hz.

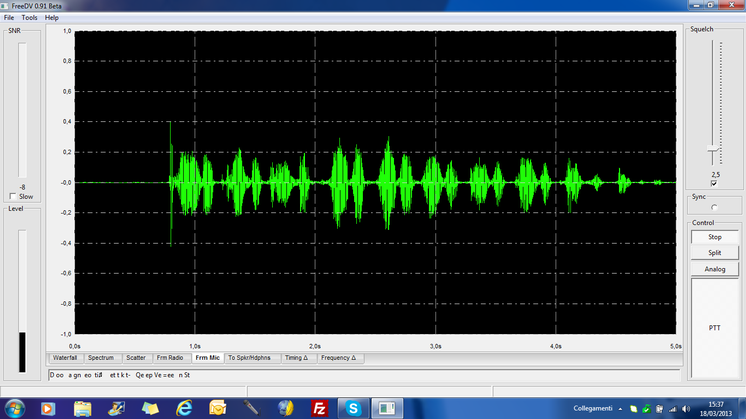

PC in trasmissione con visualizzazione del segnale microfonico trasmesso

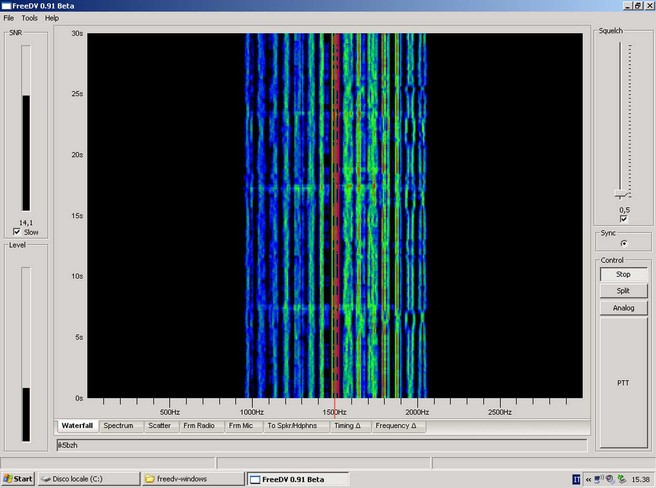

PC in ricezione con visualizzazione della banda passante occupata dal segnale trasmesso
e visualizzazione nominativo del corrispondente trasmesso in automatico.

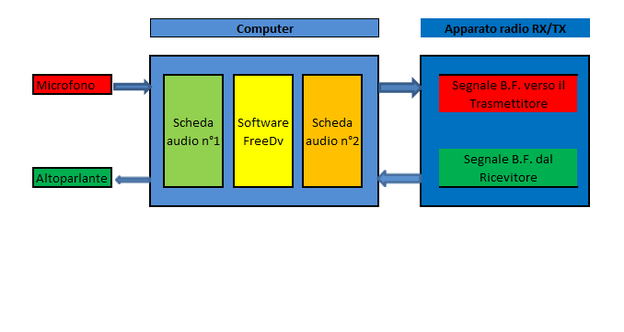

Schema a blocchi di una stazione OM FreeDV.




Quick start guide

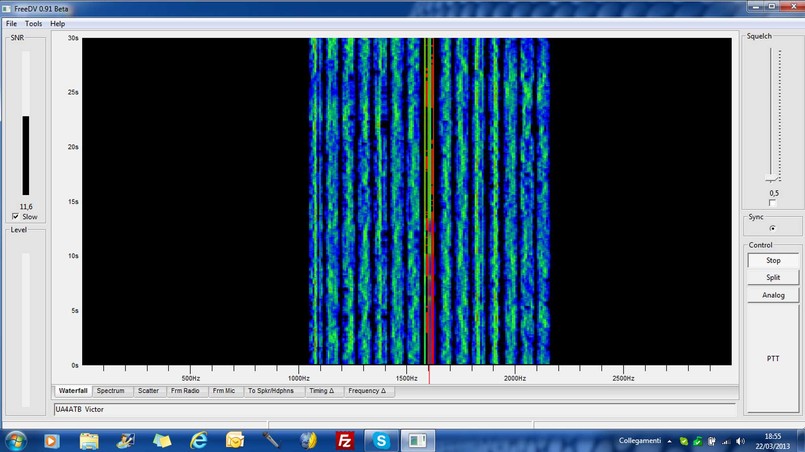

Collegamento radio IK5BZH con UA4ATB il 22/03/2013
