R820T SDR da 9 euro

Le attività > Prove apparati

R820T    SDR                                                06/03/2013

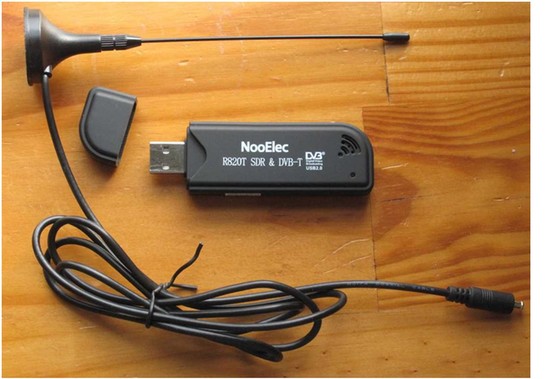

Il ricevitore SDR utilizzato è sintonizzabile da 20 Mhz fino a 1300 Mhz.

Il ricevitore è costruito attorno a due integrati:

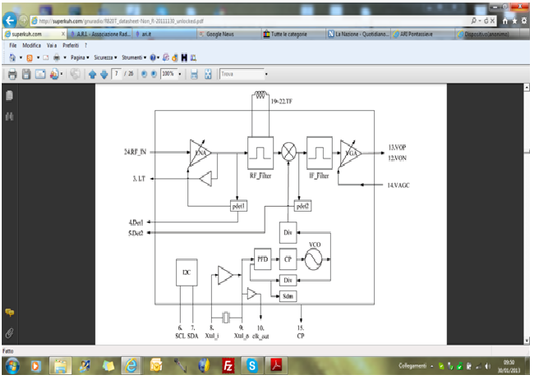

Il primo è l’R820T che incorporando un LNA un Mixer un PLL e un VNA adempie alla funzione di convertitore di frequenza.
Converte infatti il segnale presente all' ingresso del ricevitore al valore di IF.

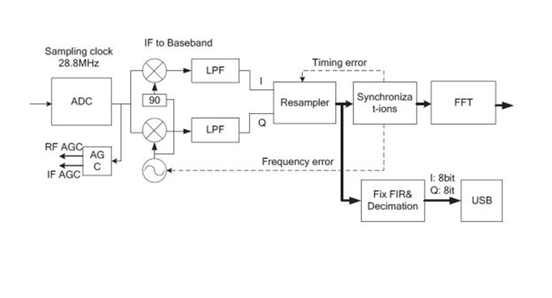

Il secondo integrato l'RTL2832 è il ricevitore SDR vero e proprio che fornisce i dati al PC tramite la porta USB.

La sensibilità di questo ricevitore SDR è valutabile per un canale FM narrow a -100 dbm.

I programmi da installare sul PC sono presenti  in rete e tutti gratuiti:

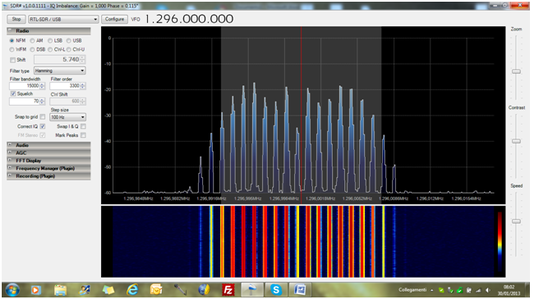

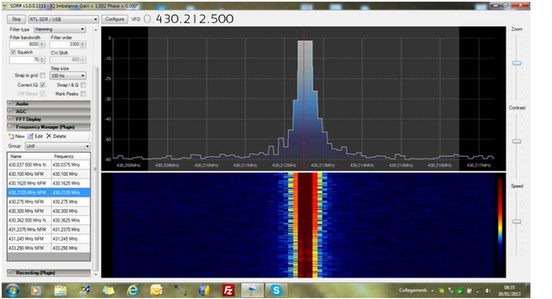

Per la ricezione dei canali audio in FMN, FMW, AM, DSB, LSB, USB, CW-L, CW-U: Il programma che ho utilizzato è SdrSharp.

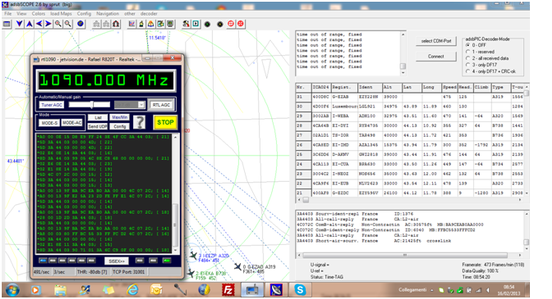

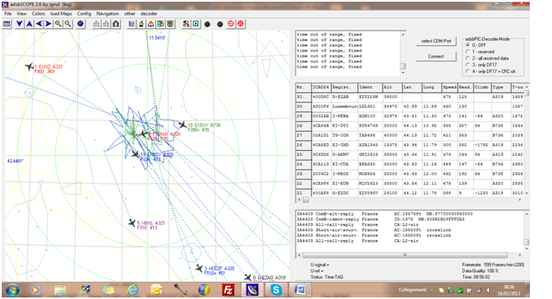

Per la ricezione del trasponder a bordo degli aerei: I programmi utilizzati sono l’RTL1090 o i'ADSBSharp per la sintonia del ricevitore a 1090 Mhz e  l’Adsbscope26 per l’elaborazione dei dati e la presentazione grafica.

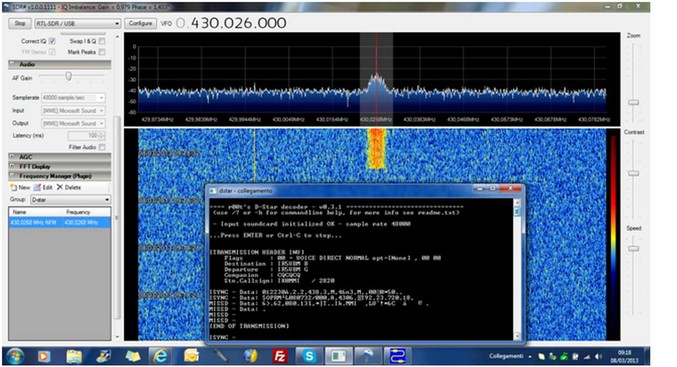

Per ricevere i dati trasmessi dal d-Star occorre utilizzare il programma di decodifica DSTAR.exe .
Il programma DSTAR.exe utilizza il segnale in bassa frequenza proveniente dal programma
SdrSharp .
Per trasferire la bassa frequenza dal SdrSharp al DSTAR.exe utilizzare un programma di cavo audio virtuale quale è il VAC410 .
